Instalacje i armatura

• Częstotliwość:50 Hz
• Długość wbudowania:150 mm
• Gatunek materiału:Stal nierdzewna 304 (1.4301)
• Gatunek materiału korpusu pompy:Stal nierdzewna 304 (1.4301)
• Klasa ciśnienia kołnierza:PN 10
• Klasa ciśnienia kołnierza przyłącza wlotowego:PN 10
• Klasa ciśnienia kołnierza przyłącza wylotowego:PN 10
• Klasa ciśnienia urządzenia:PN 10
• Klasa izolacji wg IEC:F Liczba faz:1
• Maks. ciśnienie robocze:10 bar
• Maks. wydajność (maks. przepływ):2.29 m³/h
• Maks. wysokość podnoszenia:4.5 m
• Maksymalna temperatura medium (ciągła):110 °C
• Materiał korpusu:Stal nierdzewna
• Materiał korpusu pompy:Stal nierdzewna
• Minimalna temperatura medium (ciągła):-25 °C
• Moc silnika:120 W
• Napięcie łączeniowe:1 x 230 V
• Nominalna średnica wewnętrzna:DN 20
• Pobór mocy silnika (P1):0.12 kW
• Podłączenie elektryczne:Zaciski
• Prąd znamionowy:0.52 A
• Przepływ nominalny (BEP):2.29 m³/h
• Przyłącze od strony wlotowej:Gwint zewnętrzny gazowy walcowy (BSPP)
• Przyłącze po stronie wylotowej:Gwint zewnętrzny gazowy walcowy (BSPP)
• Rodzaj połączenia:Gwint zewnętrzny gazowy walcowy (BSPP)
• Rodzaj przyłącza wlotowego:ISO 228-1
• Rodzaj przyłącza wylotowego:ISO 228-1
• Rozmiar przyłącza korpusu pompy:1 1/4 cala
• Średnia temperatura (praca ciągła):-25 ... 110 °C
• Średnica nominalna przyłącza od strony wlotowej:1 1/4 cala (32)
• Średnica nominalna przyłącza od strony wylotowej:1 1/4 cala (32)
• Temperatura otoczenia:0 ... 40 °C
• Wysokość podnoszenia przy przepływie nominalnym (BEP):28.82 kPa
• Wysokość pompy:126 mm
• Zakres napięcia znamionowego:230 ... 230 V

• Częstotliwość:50 Hz
• Długość wbudowania:150 mm
• Gatunek materiału:Stal nierdzewna 304 (1.4301)
• Gatunek materiału korpusu pompy:Stal nierdzewna 304 (1.4301)
• Klasa ciśnienia kołnierza:PN 10
• Klasa ciśnienia kołnierza przyłącza wlotowego:PN 10
• Klasa ciśnienia kołnierza przyłącza wylotowego:PN 10
• Klasa ciśnienia urządzenia:PN 10
• Klasa izolacji wg IEC:F
• Liczba faz:1
• Maks. ciśnienie robocze:10 bar
• Maks. wydajność (maks. przepływ):1.13 m³/h
• Maks. wysokość podnoszenia:1.5 m
• Maksymalna temperatura medium (ciągła):110 °C
• Materiał korpusu:Stal nierdzewna
• Materiał korpusu pompy:Stal nierdzewna
• Minimalna temperatura medium (ciągła):2 °C
• Moc silnika:65 W
• Napięcie łączeniowe:1 x 230 V
• Nominalna średnica wewnętrzna:DN 20
• Nominalny przepływ:1.13 m³/h
• Pobór mocy silnika (P1):0.065 kW
• Podłączenie elektryczne:Zaciski
• Prąd znamionowy:0.28 A
• Prędkość obrotowa:2900 1/min
• Przepływ nominalny (BEP):1.13 m³/h
• Przyłącze od strony wlotowej:Gwint zewnętrzny gazowy walcowy (BSPP)
• Przyłącze po stronie wylotowej:Gwint zewnętrzny gazowy walcowy (BSPP)
• Rodzaj połączenia:Gwint zewnętrzny gazowy walcowy (BSPP)
• Rodzaj przyłącza wlotowego:ISO 228-1
• Rodzaj przyłącza wylotowego:ISO 228-1
• Rozmiar przyłącza korpusu pompy:1 1/4 cala
• Stopień ochrony (IP):IP44
• Szerokość 1:75.00 mm
• Szerokość 2:43.00 mm
• Średnia temperatura (praca ciągła):2 ... 110 °C
• Średnica nominalna przyłącza od strony wlotowej:1 1/4 cala (32)
• Średnica nominalna przyłącza od strony wylotowej:1 1/4 cala (32)
• Temperatura otoczenia:0 ... 80 °C
• Wysokość podnoszenia przy nominalnym przepływie:6.18 kPa
• Wysokość podnoszenia przy przepływie nominalnym (BEP):6.18 kPa
• Wysokość pompy:100 mm
• Zakres napięcia znamionowego:230 ... 230 V

• Nazwa wyrobu: MAGNA3 32-80 F
• Nr katalogowy: 98333874
• Numer EAN: 5710629851185

Techniczne:

• Przepływ znamionowy: 4.79 m³/h
• Wysokość podnoszenia: 6.285 m
• H max: 80 dm
• Klasa TF: 110
• Dopuszczenia na tabliczce znamionowej: CE,VDE,EAC,CN ROHS,WEEE
• Model: D

Materiały:

• Korpus pompy: Żeliwo szare
• : EN-GJL-200
• : ASTM A48-200B
• Wirnik: PES 30%GF

Instalacja:

• Zakres temperatury otoczenia: 0 .. 40 °C
• Maksymalne ciśnienie pracy: 10 bar
• Kołnierz standardowy: DIN
• Przyłącze rurowe: DN 32
• Ciśnienie: PN 6/10
• Długość montażowa: 220 mm

Ciecz:

• Czynnik tloczony: Woda
• Zakres temperatury cieczy: -10 .. 110 °C
• Temperatura cieczy podczas pracy: 60 °C
• Gęstość: 983.2 kg/m³

Dane elektryczne:

• Moc wejściowa-P1: 9 .. 136 W
• Częstotliwość podstawowa: 50 / 60 Hz
• Napięcie nominalne: 1 x 230 V
• Max. zużycie prądu: 0.09 .. 1.19 A
• Rodzaj ochrony (IEC 34-5): X4D
• Klasa izolacji (IEC 85): F

Inne:

• Energia (EEI): 0.18
• Masa netto: 7.63 kg

• Certyfikat KIWA:tak
• Częstotliwość:50 Hz
• Długość wbudowania:138 mm
• Klasa ciśnienia kołnierza:PN 10
• Klasa ciśnienia urządzenia:PN 10
• Klasa efektywności energetycznej:A
• Klasa izolacji wg IEC:F
• Maksymalna temperatura medium (ciągła):95 °C
• Materiał korpusu:Mosiądz
• Materiał wirnika:Tworzywo sztuczne
• Minimalna temperatura medium (ciągła):2 °C
• Moc silnika:4.5 W
• Napięcie łączeniowe:1 x 230 V
• Nominalna średnica wewnętrzna:1 cal (25)
• Nominalny przepływ:0.4 m³/h
• Pobór mocy przez pompę (solpump):5 W
• Pobór mocy przez pompę w trybie czuwania (solstandbypump):3 W
• Pobór mocy silnika (P1):5 W
• Podłączenie elektryczne:Zaciski
• Prąd znamionowy:0.05 A
• Prędkość obrotowa:3000 Rpm
• Regulacja obrotów silnika:Brak
• Rodzaj połączenia:Gwint zewnętrzny gazowy walcowy (BSPP)
• Rozmiar przyłącza korpusu pompy:1 cal
• Stopień ochrony (IP):IP42
• Szerokość 1:83 mm
• Szerokość 2:70 mm
• Wysokość podnoszenia przy nominalnym przepływie:0.661 kPa
• Wysokość pompy:83 mm

• Częstotliwość:50 Hz
• Długość wbudowania:138 mm
• Gatunek materiału:Inne
• Klasa ciśnienia kołnierza:PN 10
• Klasa ciśnienia urządzenia:PN 10
• Klasa izolacji wg IEC:F
• Maksymalna temperatura medium (ciągła):95 °C
• Materiał korpusu:Mosiądz
• Materiał wirnika:Tworzywo sztuczne
• Minimalna temperatura medium (ciągła):2 °C
• Napięcie łączeniowe:1 x 230 V
• Nominalna średnica wewnętrzna:1 cal (25)
• Nominalny przepływ:0.4 m³/h
• Pobór mocy przez pompę (solpump):7 W
• Pobór mocy przez pompę w trybie czuwania (solstandbypump):5 W
• Pobór mocy silnika (P1):7 W
• Prąd znamionowy:0.05 A
• Prędkość obrotowa:3000 Rpm
• Rodzaj połączenia:Gwint zewnętrzny gazowy walcowy (BSPP)
• Rozmiar przyłącza korpusu pompy:1 cal
• Stopień ochrony (IP):IP42
• Wysokość podnoszenia przy nominalnym przepływie:0.644 kPa
• Wysokość pompy:83 mm

• Przetłaczane medium: Water
• temperatura przetłaczanej cieczy T: 2 °C
• temperatura otoczenia T: 2 °C
• Maks. ciśnienie robocze PN: 10 bar
• Max. dozwolona twardość całkowita w systemach cyrkulacyjnych ciepłej wody użytkowej: 3,57 mmol/l (20 °dH)

Dane silnika

• Generowanie zakłóceń: EN 61000-6-3
• Odporność na zakłócenia: EN 61000-6-2
• Przyłącze sieciowe: 1~230 V, 50 Hz
• Pobór mocy P1 max: 5 W
• Prędkość obrotowa maks. nmax: 3000 1/min
• Prąd znamionowy IN: 0,05 A
• Stopień ochrony silnika: IP42
• Dławik przewodu: 1 x PG11

Materiały

• Korpus pompy: Mosiądz
• Wirnik: PPE/PS-GF30
• Wał: Materiał ceramiczny
• Materiał łożysk: Węgiel spiekany, impregnowany żywicą

Wymiary montażowe

• Przyłącze po stronie ssawnej: Rp ½
• Przyłącze po stronie tłocznej: Rp ½
• Długość montażowa l0: 84 mm
• Informacje na temat umiejscowienia zamówień:
• Produkt: Wilo
• Nazwa produktu: Star-Z NOVA
• Masa netto ok. m: 1 kg
• Numer artykułu: 4132760

• Częstotliwość: 50/60 Hz,
• Długość wbudowania:180 mm,
• Gatunek materiału korpusu pompy:Stal nierdzewna 304 (1.4308),
• Klasa ciśnienia kołnierza przyłącza wlotowego:PN 10,
• Klasa ciśnienia kołnierza przyłącza wylotowego:PN 10,
• Klasa izolacji wg IEC:F,Liczba faz:1,
• Maks. ciśnienie robocze:10 bar,
• Maks. wydajność (maks. przepływ):1.5 m³/h,
• Maks. wysokość podnoszenia:4 m,
• Materiał korpusu pompy:Stal nierdzewna,
• Pobór mocy silnika (P1):0.018 kW,
• Prąd znamionowy:0.18 A,
• Przepływ nominalny (BEP):1.5 m³/h,
• Przyłącze od strony wlotowej:Gwint zewnętrzny gazowy walcowy (BSPP),
• Przyłącze po stronie wylotowej:Gwint zewnętrzny gazowy walcowy (BSPP),
• Rodzaj przyłącza wlotowego:ISO 228-1,
• Rodzaj przyłącza wylotowego:ISO 228-1,
• Sposób regulacji prędkości obrotowej:Bezstopniowo,
• Sterownik obrotów silnika:Wbudowany,
• Stopień ochrony (IP):IPX4,
• Średnia temperatura (praca ciągła):0 ... 110 °C,
• Średnica nominalna przyłącza od strony wlotowej:1 1/2 cala (40),
• Średnica nominalna przyłącza od strony wylotowej:1 1/2 cala (40),
• Temperatura otoczenia:0 ... 40 °C,
• Wskaźnik efektywności energetycznej (EEI):0.15,
• Wysokość podnoszenia przy przepływie nominalnym (BEP):19.71 kPa,
• Zakres napięcia znamionowego:230 ... 230 V

• Częstotliwość: 50/60 Hz,
• Długość wbudowania:180 mm,
• Gatunek materiału korpusu pompy:Stal nierdzewna 304 (1.4308),
• Klasa ciśnienia kołnierza przyłącza wlotowego:PN 10,
• Klasa ciśnienia kołnierza przyłącza wylotowego:PN 10,
• Klasa izolacji wg IEC:F,Liczba faz:1,
• Maks. ciśnienie robocze:10 bar,
• Maks. wydajność (maks. przepływ):1.94 m³/h,
• Maks. wysokość podnoszenia:6 m,
• Materiał korpusu pompy:Stal nierdzewna,
• Pobór mocy silnika (P1):0.034 kW,
• Prąd znamionowy:0.18 A,
• Przepływ nominalny (BEP):1.5 m³/h,
• Przyłącze od strony wlotowej:Gwint zewnętrzny gazowy walcowy (BSPP),
• Przyłącze po stronie wylotowej:Gwint zewnętrzny gazowy walcowy (BSPP),
• Rodzaj przyłącza wlotowego:ISO 228-1,
• Rodzaj przyłącza wylotowego:ISO 228-1,
• Sposób regulacji prędkości obrotowej:Bezstopniowo,
• Sterownik obrotów silnika:Wbudowany,
• Stopień ochrony (IP):IPX4,
• Średnia temperatura (praca ciągła):0 ... 110 °C,
• Średnica nominalna przyłącza od strony wlotowej:1 1/2 cala (40),
• Średnica nominalna przyłącza od strony wylotowej:1 1/2 cala (40),
• Temperatura otoczenia:0 ... 40 °C,
• Wskaźnik efektywności energetycznej (EEI):0.17,
• Wysokość podnoszenia przy przepływie nominalnym (BEP):32.16 kPa,
• Zakres napięcia znamionowego:230 ... 230 V

Charakterystyka:

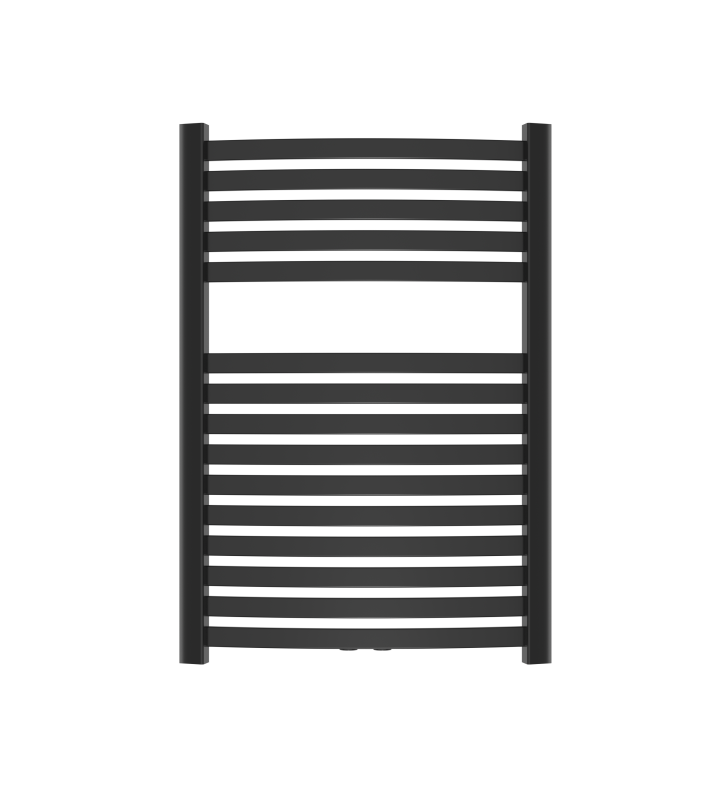

• dekoracyjny charakter grzejnika z prostokątnymi żeberkami wygiętymi w łuk
• najbardziej popularne warianty kolorystyczne
• wysokie parametry pracy (max. 10bar)
• wysoka jakość wykonania (gładkie i estetyczne miejsca złączeń między szczebelkami, a kolektorami rozprowadzającymi czynnik grzewczy
• najczęściej używane warianty podłączenia każdego modelu

Dane techniczne:

• zasilanie 230V
• maksymalna wielkość ogrzewanego pomieszczenia: 20m2
• moc maksymalna 2000W
• 3 tryby pracy: wentylacja, ogrzewanie 1kw, ogrzewanie 2kw
• wydajność 100 m3/h
• wymiary 220x190x160mm
